在线观看亚洲成人_爱情社保片鲁丝片一区_日本动漫级中文无_少妇全程高潮喷水www久久_911国产青草依依永久免费_日韩欧美小电影_精品国产91亚洲一区_惠民福利国产午夜亚洲精品不卡免下载_宅男热播影视剧免费观看全集高清播放_人妻无码专区

您好,歡迎訪問硅灰石礦纖維-超細(xì)-針狀硅灰石粉-江西華杰泰礦纖科技有限公司!
業(yè)務(wù)咨詢

400-000-1099

投訴電話

13307052533

》聯(lián)系方式

江西華杰泰礦纖科技有限公司

服務(wù)咨詢熱線:

400-000-1099

售后監(jiān)督熱線:

13307052533

微信:BBA68868

地址:江西省上高縣科技工業(yè)園區(qū)翠霞東路13號


新聞中心 首頁 > 新聞中心
由天然硅灰石制備白炭黑的工藝研究
瀏覽量:79

摘要



以天然硅灰石礦為原料生產(chǎn)白炭黑,具有工藝流程簡單,原料來源方便,生產(chǎn)成本低等特點(diǎn)。本文重點(diǎn)介紹了生產(chǎn)原理和操作條件。

圖片





圖片


01




硅灰石的特性及組成





圖片

硅灰石是一種重要的節(jié)能型天然化學(xué)礦物,也可由人工合成,具有特殊的脆性,研磨后易劈開分裂為針狀物,即使是極細(xì)時(shí)也是如此,具有較高的強(qiáng)度。同濃鹽酸作用時(shí)生成絮狀物。

天然硅灰石主要用于陶瓷工業(yè)、涂料工業(yè),還可用于塑料、橡膠生產(chǎn)時(shí)作填充料,并起到補(bǔ)強(qiáng)作用。硅灰石也用于制造磨料、電焊條及絕緣材料等。

我國的硅灰石儲(chǔ)量十分豐富,礦床分布于十幾個(gè)省區(qū),品位較高,平均含量為80 ‰ 以上。其中以江西上高、湖北大冶、吉林盤石等地的質(zhì)量好,具有很好的工業(yè)利用價(jià)值。

大冶一帶的硅灰石礦除含硅灰石外,尚含有透輝石(5%一25%)、石榴石(少量一 20 ‰)以及少量的方解石、石英石等,并伴生有黃銅礦、黃鐵礦、輝銅礦、磁鐵礦等,這些雜質(zhì)礦同硅灰石以極細(xì)粒度互相嵌布,呈緊密共生結(jié)合體,因此,難以用機(jī)械的方法將它們分離開來。

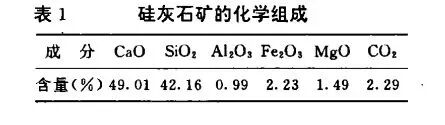

研究所用礦石的化學(xué)組成見表1

圖片
圖片





圖片


02




鹽酸分解硅友石的理論基礎(chǔ)





圖片

硅灰石同鹽酸作用時(shí),總反應(yīng)方程式可寫為:

CaSi03+2HCI+(n-1)H20 =CaC12

+Si02·nH20

鹽酸分解硅灰石礦的化學(xué)反應(yīng)屬于液固相間的多相反應(yīng)過程,反應(yīng)都是在硅灰石顆粒表面上進(jìn)行的。

動(dòng)力學(xué)研究表明,用HCI分解CaSi03 的多相反應(yīng)主要是受擴(kuò)散控制,尤其是在反應(yīng)的后期。所以,其反應(yīng)機(jī)理可以是:

擴(kuò)散到CaSi03表面上的HCI被吸附,形成中間物CaHClSi03,即

CaSi03+HCI ——CaHCISiOs

CaHClSi03進(jìn)一步同擴(kuò)散而來的HCI 作用:

CaHClSiOs+ HCl—>CaC12 + H2s03

1-12503在后續(xù)的高溫陳化過程中轉(zhuǎn)化為Si02 · nH20。

所以,為使酸解反應(yīng)較快地進(jìn)行,并防止膠狀物包裹礦石顆粒的現(xiàn)象發(fā)生,必須使反應(yīng)在合適溫度下進(jìn)行充分地?cái)嚢?,礦石要粉碎到具有足夠的細(xì)度。通常是利用反應(yīng)時(shí)放出的熱量來維持所需的溫度。

由于礦石中含有較多的金屬雜質(zhì),酸解后與caC12一起進(jìn)入液相中,它們在陳化過程中易被形成的膠狀物所吸附,在過濾洗滌時(shí)不易洗干凈而影響產(chǎn)品的質(zhì)量。為解決這一問題,我們采取在分解前對礦粉進(jìn)行預(yù)處理的方法,即用少量的稀鹽酸同礦粉一起充分?jǐn)嚢?,以溶解礦石中大部分的金屬雜質(zhì),而 CaSi03由于同稀HCI間的反應(yīng)較慢.故幾乎不發(fā)生溶解反應(yīng)。反應(yīng)后經(jīng)過濾、洗滌,使硅灰石中的大部分金屬雜質(zhì)得以除去。

圖片




圖片


03




用天然硅灰石制各白炭黑的工藝過程





圖片

3.1原料礦石要粉碎至325目。因礦石中 caSi03同雜質(zhì)間以極細(xì)的粒度互相嵌布,如顆粒細(xì)小,盡量使雜質(zhì)暴露于顆粒的表面,則對預(yù)處理除雜過程有利,對酸解亦有利。

3.2預(yù)處理除雜用3%一5%的稀鹽酸溶液在攪拌反應(yīng)槽中同礦粉進(jìn)行攪拌反應(yīng)約 20min,然后進(jìn)行過濾和洗滌,使進(jìn)人液相中的雜質(zhì)同caSi03分離開來。反應(yīng)溫度應(yīng)控制在40一50 ℃,以加快除雜過程。

3.3酸解與陳化將除雜后的濾餅加到攪拌反應(yīng)槽中,加人少量的(計(jì)量)水調(diào)成漿狀,然后在攪拌下加人2凵的鹽酸使之反應(yīng),鹽酸加人量以控制反應(yīng)后料漿的pH值在3一4 為宜。

向反應(yīng)料漿中加入約4倍體積的熱水,加熱至90一95 ℃進(jìn)行陳化,并進(jìn)行適度地?cái)嚢?。陳化時(shí)間一般不應(yīng)少于2h0

3.4過濾與洗滌陳化后的膠狀物經(jīng)冷卻沉降,進(jìn)行真空過濾及洗滌,濾液去蒸發(fā)、結(jié)晶,以回收副產(chǎn)物一·氯化鈣;濾餅用去離子水洗至呈弱酸即可。

3.5干燥將洗滌、抽濾合格的白色濾餅于 120一130 ℃下干燥2一3h,使其中的游離水含量< 8%,即可得到白色疏松的粉狀物白炭黑產(chǎn)品




圖片


04




結(jié)果與討論





圖片

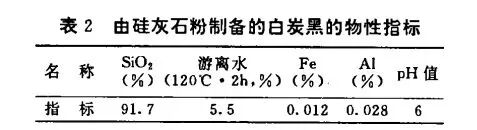

4.1產(chǎn)品質(zhì)量按上述方法制備的白炭黑,其物性指標(biāo)見表2。

表2由硅灰石粉制備的白炭黑的物性指標(biāo)

圖片

4.2預(yù)處理除雜較好的除雜條件為:鹽酸濃度為5%,固液為1:2一3,介質(zhì)pH值為2一3,反應(yīng)溫度為40一50。c,攪拌充分,采用真空抽濾和洗滌,這樣可使礦粉中金屬雜質(zhì)的大部分除去,而CaSi03則損失較少。

4.3酸解與陳化此過程是制備白炭黑的關(guān)鍵。由鹽酸分解硅灰石的動(dòng)力學(xué)和反應(yīng)機(jī)理可知,用HCI酸解CaSi03時(shí)必須維持較大的酸度,使溶液的pH值控制在3一4時(shí)較為合適。在此條件下,既可使雜質(zhì)被溶解進(jìn)人液相,又可使cas℃3有較快的分解速度,反應(yīng)生成酸性硅溶膠,即白色絮狀膠體物質(zhì)。

酸解反應(yīng)應(yīng)在充分?jǐn)嚢柘?,并保持合適的反應(yīng)溫度,在2一3b內(nèi)即可完成。一般來說,攪拌越充分,反應(yīng)時(shí)間越長,對酸解反應(yīng)越有利。隨著鹽酸的不斷消耗,溶液的pH值逐步增大,反應(yīng)終結(jié)時(shí)pH值應(yīng)為5。

向反應(yīng)料漿中加人4倍體積的熱水,并加熱至90一95 ℃進(jìn)行陳化。根據(jù)Oswa舊的陳化理論,在多分散的溶膠體系中,隨著小粒子的溶解而大粒子進(jìn)一步聚合成長,直至體系中大小粒子溶解度接近時(shí)為止。當(dāng)向體系中加水升溫后,溶液pH值增大至5以上,在此條件下細(xì)小的溶膠粒子聚合長大,并且使粒子均勻化。在80 ℃至沸騰溫度下陳化1-2h即可滿足生產(chǎn)要求。

4.4過濾與洗滌采用真空抽濾。洗滌時(shí)先用工業(yè)自來水洗,最后兩次用去離子水洗,洗滌一次抽濾脫水一次,這樣可將被沉淀物吸附在內(nèi)的雜質(zhì)逐步洗去。

4.5干燥由于白炭黑的填充補(bǔ)強(qiáng)性能與其表面所含羥基數(shù)目有關(guān),若表面含水分太少,則所含羥基數(shù)目亦相應(yīng)減少,因而產(chǎn)品活性差,降低了白炭黑的補(bǔ)強(qiáng)性能,一般要求含水量為6%一7%時(shí)好。同時(shí)少量水分的存在可以防止產(chǎn)品粒子間的再行凝聚,使其具有很好的分散性能。

采用本方法,以天然硅灰石礦為原料生產(chǎn)白炭黑是可行的。產(chǎn)品質(zhì)量較好,生產(chǎn)工藝簡單,生產(chǎn)成本較低,具有較好的經(jīng)濟(jì)效益和社會(huì)效益。


上一篇:硅灰石表面改性及其在聚丙烯中的應(yīng)用
下一篇:礦物纖維增強(qiáng)環(huán)保建筑板材性能的研究
