》聯(lián)系方式
江西華杰泰礦纖科技有限公司
服務(wù)咨詢熱線:
400-000-1099
售后監(jiān)督熱線:
13307052533
微信:BBA68868
地址:江西省上高縣科技工業(yè)園區(qū)翠霞東路13號(hào)
硅灰石產(chǎn)品可分為高長(zhǎng)徑比硅灰石和磨細(xì)硅灰石兩大類(lèi)。前者主要利用其針狀物理機(jī)械性能,廣泛用于塑料、橡膠、石棉代用品、油漆涂料等領(lǐng)域,可增加制品硬度、抗彎強(qiáng)度、抗沖擊性,改善材料的電學(xué)特性,提高熱穩(wěn)定性和尺寸穩(wěn)定性,是有前途的應(yīng)用領(lǐng)域。后者主要用于陶瓷和冶金工業(yè),硅灰石中的SiO2、CaO成分提供了低的膨脹率和良好的抗熱震性。

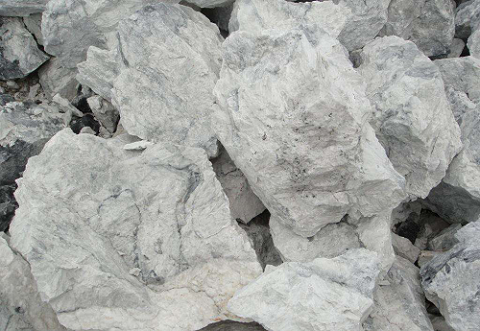

▲硅灰石原礦
硅灰石各類(lèi)應(yīng)用簡(jiǎn)介:
1、用于橡膠
在不同的制品中,用特定的硅灰石粉代替立德粉、部分鈦白粉、白炭黑、輕鈣、陶土等,制品的各項(xiàng)性能指標(biāo)多數(shù)得到改進(jìn)。應(yīng)用結(jié)果表明,硅灰石能提高白色著色劑的遮蓋能力,起到一定的增白作用;用在淺色膠料中,可大量代替鈦白粉和陶土及立德粉,起到一定的補(bǔ)強(qiáng)作用,并降低了產(chǎn)品成本。硅灰石與偶聯(lián)劑并用,可改善膠料性能,并擴(kuò)大其應(yīng)用范圍。
▲各種橡膠制品
2、用于陶瓷原料
硅灰石可用于制備各種電磁用瓷、建筑用瓷和日用瓷,其硅灰石的質(zhì)量要求為:SiO238%~58%,CaO36%~55%,CO2≤6%,Fe2O3≤1.7%。陶瓷原料大約占世界硅灰石總消費(fèi)量的40%~45%。硅灰石可以致密陶瓷結(jié)構(gòu),提高機(jī)械強(qiáng)度,降低濕膨脹系數(shù),提高坯體強(qiáng)度和壓型質(zhì)量,降低燒成溫度,縮短燒成周期,達(dá)到節(jié)能增效的目的。
硅灰石做建筑陶瓷原料,可使素?zé)郎囟冉档?/span>200℃(從1280℃降到1080℃),素?zé)芷趶?/span>58h縮短到24h。在制釉工業(yè)中,在釉面磚中使用硅灰石做原料,可實(shí)現(xiàn)低溫快速燒成,素?zé)?jié)油可達(dá)30%;而且可提高釉的白度,改善流動(dòng)性能,減少制品的刺點(diǎn)。硅灰石可提高坯體的抗熱沖擊性能且固相反應(yīng)生成鈣長(zhǎng)石(熔點(diǎn)1550℃),可實(shí)現(xiàn)低溫快速燒結(jié)。顯微硅灰石鏈增強(qiáng)了玻璃相微粒之間的聯(lián)結(jié),使制品能承受切鋸、鉆孔等機(jī)械加工,而且它還提供了一種低損耗絕緣結(jié)晶相,可用作電
工陶瓷、電子陶瓷。
3、替代玻纖作塑料的增強(qiáng)填料
填料用硅灰石是其有潛力、附加值高、增長(zhǎng)快的應(yīng)用領(lǐng)域。目前,該領(lǐng)域占硅灰石世界總消費(fèi)量的25%左右。硅灰石可取代或部分取代玻纖作聚合物復(fù)合材料的增強(qiáng)體,提高材料性能,降低成本,起增量和增強(qiáng)的雙重作用。目前硅灰石應(yīng)用研究重點(diǎn)是硅灰石填充復(fù)合材料在電子元件、封裝材料、高性能橡塑制品、汽車(chē)殼體、模具以及光盤(pán)材料等領(lǐng)域中的應(yīng)用。硅烷偶聯(lián)劑改性硅灰石增強(qiáng)尼龍的填充量可達(dá)50%,沖擊強(qiáng)提高了20多倍,并具有極低的吸濕率;超細(xì)改性高長(zhǎng)經(jīng)比硅灰石和碳纖維填充聚四氟乙烯樹(shù)脂可制成耐用、不泄漏的自動(dòng)密封圈體,應(yīng)用在減壓閥、蝶閥以及壓縮機(jī)反復(fù)軸中。
4、作石棉代用品
硅灰石具有針狀特性及低熱膨脹性、優(yōu)良的抗熱沖擊性,是短纖維石棉的理想替代材料。作石棉替代品用硅灰石占世界硅灰石總消費(fèi)量的20%~25%。高摩擦系數(shù)硅灰石替代石棉制備的摩擦材料主要應(yīng)用在剎車(chē)片、閥塞、汽車(chē)離合器等領(lǐng)域。有些研究表明,硅灰石針狀粉部分取代石棉的制動(dòng)補(bǔ)片的綜合性能良好,其摩擦系數(shù)在300℃以下比較穩(wěn)定,熱衰退不明顯,恢復(fù)性好,摩擦損率較小,制品的沖擊強(qiáng)度有所降低但高于標(biāo)準(zhǔn)。

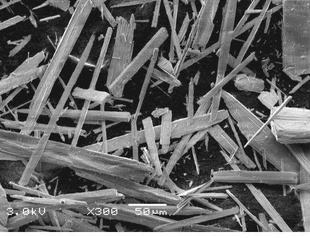

▲針狀硅灰石粉
5、作油漆涂料填料
硅灰石色澤光亮,反射率高,適于生產(chǎn)高質(zhì)量的白漆和清亮透明的有色漆。油漆涂料對(duì)硅灰石的質(zhì)量要求為:SiO2≥49%,CaO≥45%,Fe2O3≤0.2%,325目礦粉吸油量為20~25g/100g,水溶物≤0.5%,水萃取pH值為7~9,325目礦粉白度≥90%。針狀硅灰石是很好的平光劑,顏色覆蓋率高且分布均勻;具有抗紫外線的特性,在內(nèi)墻涂料、外墻涂料、特種涂料(尤其是防火涂料)以及乳膠漆中得到廣泛的應(yīng)用。硅灰石粉替代鈦白粉生產(chǎn)油漆涂料不僅可以改善制品色澤,提高油漆的光整度,增強(qiáng)涂料的抗張能力、減少裂紋,而且還可以減少吸油量,增強(qiáng)抗腐能力。粒度越細(xì),白度、pH值愈高,油漆色澤和涂敷性愈好,且油漆顯堿性可用作鋼件等金屬設(shè)備的防腐涂層。硅灰石還可作油漆涂料的填料,可改進(jìn)產(chǎn)品的物化性能、持久性和耐候性,減少油漆的斷裂、老化。
6、用于冶金澆鑄料
模鑄對(duì)保護(hù)渣的基本要求是低密度、低熔點(diǎn)、堿度(CaO/SiO2)比小于1、適當(dāng)?shù)娜刍俣群洼^好的鋪展性。硅灰石具有低溫助熔特性,化學(xué)成份穩(wěn)定,純度高、堿度(CaO/SiO2)趨于中性。這一優(yōu)良特性給冶金煉鋼的保護(hù)澆鑄料提供了理想的原料,硅灰石中含Al2O3甚微,因此制成的冶金保護(hù)渣吸附鋼水中有害夾雜Al2O3的能力極強(qiáng),因此廣泛用于冶金工業(yè)。冶金助劑原料中要求硅灰石≥50%,方解石≤50%,石英≤5%,S≤0.01%,P≤0.01%。世界上每年有12%~15%的硅灰石消耗在該領(lǐng)域。
現(xiàn)在從普碳鋼、錳鋼到不銹鋼連鑄,渣型從小方坯、大方坯、大板坯到爐外精煉等,都廣泛應(yīng)用了以硅灰石為基料的保護(hù)渣,很快地取代了價(jià)格昂貴的進(jìn)口保護(hù)渣,對(duì)冶金煉鋼行業(yè)的發(fā)展起到了促進(jìn)作用。
7、用于制備生物活性材料
人工骨通常是在鈦合金表面涂敷一層具有生物活性的陶瓷材料制成的。這種人工骨強(qiáng)度高、韌性好是其優(yōu)點(diǎn),但其成分與人骨組織的成分相差較大,很難達(dá)到真正意義上的愈合,而且容易被腐蝕。許多學(xué)者的研究表明,以硅灰石為主要原料制備的生物陶瓷,生物活性高、強(qiáng)度高、穩(wěn)定好、與人骨組織的相容性好,可望在人工骨領(lǐng)域得到應(yīng)用。日本有學(xué)者以Bis-GMA(Bisphenel-α-glycidylmethacrylate)樹(shù)脂為有機(jī)基材料,分別選出磷灰石-硅灰石(AW)、羥基磷灰石(HA)和β-磷酸三鈣(β-TCP)三種無(wú)機(jī)填料來(lái)比較研究制成的粘固粉與真骨組織相容性及結(jié)合狀態(tài)。結(jié)果表明,AWC移植脛骨移植后兩周,在未愈合的Bis-GMA基樹(shù)脂表面層全部被新生成的類(lèi)骨組織填滿,AW玻璃陶瓷顆粒被骨組織包圍并通過(guò)磷灰石與骨組織緊密結(jié)合在一起,而沒(méi)有出現(xiàn)中間軟組織;其他兩種粘固粉均有較好生物相容性,但需要的時(shí)間比較長(zhǎng)。
▲人工脊椎圖片
8、作白炭黑的制備原料
白炭黑是人工合成的無(wú)定型二氧化硅超微粒子(粒子≤0.3μm),具有耐酸、耐堿、耐高溫性能以及良好的電絕緣和分散性能,廣泛用作橡膠、密封膠、紙張、塑料、電纜的補(bǔ)強(qiáng)劑、填充劑、遮蓋劑及涂料油墨的增稠劑與防沉劑。高比表面積SiO2具有蜂窩狀多孔結(jié)構(gòu),在高科技領(lǐng)域中可以用作新型催化劑載體,選擇性吸附劑和航空用絕熱材料等。硅灰石中偏硅酸鈣純度可達(dá)94%以上,雜質(zhì)少,能溶于鹽酸,是制備白炭黑的理想原料
9、其他用途
硅灰石配加少量輔助材料可制成水稻生長(zhǎng)發(fā)育中的硅肥。硅灰石電焊條藥皮能抑制焊接時(shí)放電,提高熔體流動(dòng)性,使焊縫整潔美觀,增強(qiáng)機(jī)械強(qiáng)度。此外硅灰石在復(fù)合材料、玻璃鋼、石棉制品、沼氣池以及泡沫海棉、白水泥、造紙等制品中,都有開(kāi)發(fā)前景。
硅灰石是具有諸多優(yōu)異性能的少數(shù)異形礦物之一,能適應(yīng)多種工業(yè)的應(yīng)用,在未來(lái)工業(yè)中將得到更為廣泛的應(yīng)用。該行業(yè)應(yīng)并不斷改善其物化性能,比如強(qiáng)調(diào)硅灰石的深加工,尤其是改性高長(zhǎng)徑比硅灰石產(chǎn)品的開(kāi)發(fā);拓展硅灰石在塑料、油漆涂料、摩擦及生物活性材料等領(lǐng)域的應(yīng)用;重視適于高長(zhǎng)徑比硅灰石生產(chǎn)的設(shè)備研制和流程開(kāi)發(fā);研究硅灰石與云母、高嶺土、石英、滑石等混雜粒子在聚合物復(fù)合材料中的協(xié)同效應(yīng),提高材料的綜合性能等。要拓寬其應(yīng)用領(lǐng)域,增大其市場(chǎng)容量,這些是今后工作的重點(diǎn)。
參考文獻(xiàn):
[1]陳德良,楊華明,邱冠周.硅灰石的深加工及應(yīng)用進(jìn)展[J].礦產(chǎn)保護(hù)與利用,2001,(04):41-46.
[2]張夢(mèng)顯,李如.淺談硅灰石的深加工及應(yīng)用[J].非金屬礦,1992,(06):31-33.
版權(quán)所有?江西華杰泰礦纖科技有限公司 備案號(hào):贛ICP備18000390號(hào)-2 技術(shù)支持:
服務(wù)咨詢熱線:400-000-1099 售后監(jiān)督熱線:13307052533 微信:BBA68868 地址:江西省上高縣科技工業(yè)園區(qū)翠霞東路13號(hào)
